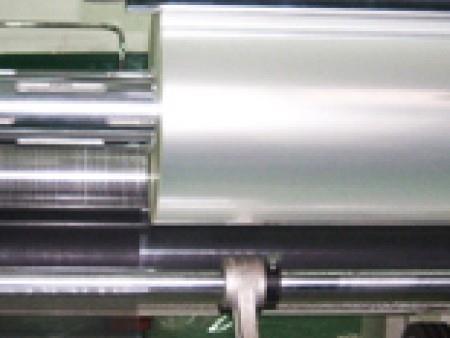

cpp鍍鋁膜的鍍鋁工藝一般采用直鍍法，即將鋁層直接鍍在基材薄膜表面。BOPET、BOPA薄膜基材鍍鋁前不需進(jìn)行表面處理，可直接進(jìn)行蒸鍍。而BOPP、CPP、PE等塑料薄膜，在蒸鍍前需對薄膜表面進(jìn)行電暈處理或涂布黏合層，使其表面張力達(dá)到38-42達(dá)因/厘米或具有良好的粘合性。蒸鍍時(shí)，將卷筒薄膜置放于真空室內(nèi)，關(guān)閉真空室抽真空。當(dāng)真空度達(dá)到一定（4×10－4mba以上）時(shí)，將蒸發(fā)舟升溫至1300℃～1400℃，然后再把純度為99．9%的鋁絲連續(xù)送至蒸發(fā)舟上。調(diào)節(jié)好放卷速度、收卷速度、送絲速度和蒸發(fā)量，開通冷卻源，使鋁絲在蒸發(fā)舟上連續(xù)地熔化、蒸發(fā)，從而在移動的薄膜表面冷卻后形成一層光亮的鋁層即為鍍鋁薄膜。
    （1）直接蒸鍍法。是被鎮(zhèn)基材直接通過真空鍍膜機(jī)，將金屬鋁蒸鍍在基材表面而形成鍍鋁薄膜。直接蒸鍍法對基材的要求較高，尤其是要形成表面光亮的金屬膜，一定要求基材具有較好的表面平滑度。如果紙張的表面較粗糙，要采用直接蒸鍍法，在鍍鋁前需先進(jìn)行表面涂布。另外，在蒸鍍過程中基材的揮發(fā)物要少。因此直接蒸鍍法對基材有較大的局限性，它主要適合于蒸鍍塑料薄膜，也可用于紙張的蒸鍍，但紙張的質(zhì)量要求高，并對紙的定量有一定的限度。
    （2）轉(zhuǎn)移法。是借助載體膜(真空鍍鋁膜)將金屬鋁層轉(zhuǎn)移到基材的表面而形成鍍鋁薄膜。轉(zhuǎn)移法是在直接蒸鍍法的基礎(chǔ)上發(fā)展起來的新工藝，它克服了直接蒸鍍法對基材要求的局限性，尤其適合于在各種紙及紙板上進(jìn)行鍍鋁，也可用于塑料薄膜的鍍鋁。國外已將轉(zhuǎn)移法應(yīng)用到布、纖維、皮革等基材的鍍鋁產(chǎn)品上。我國主要采用轉(zhuǎn)移法生產(chǎn)鍍鋁紙。
    cpp鍍鋁膜生產(chǎn)工藝流程：
    基材放卷→抽真空→加熱蒸發(fā)舟→送鋁絲→蒸鍍→冷卻→測厚→展平→收卷
